Балансный фоторесивер от Keyang Photonics

17.06.2022, 09:00

Компания Beijing Keyang Photonics выпустила на рынок балансный фотоприёмник, разработанный для системы обнаружения оптических гетеродинов – серия KY-BPRM. Состоит из четырёх балансных фотоприёмников с одинаковыми характеристиками, объединяющий в себе два согласованных аналоговых PIN-детектора, оптимизированных для обеспечения высокой оптической мощности и линейной частотной характеристики, а также малошумящий широкополосный трансимпедансный усилитель с высоким коэффициентом усиления, высокой чувствительностью, выходным сигналом постоянного тока и высоким коэффициентом подавления синфазного сигнала (CMRR). Активно применяется в детектировании нано- и пикосекундных оптических импульсов, оптоволоконных датчиках и других областях.

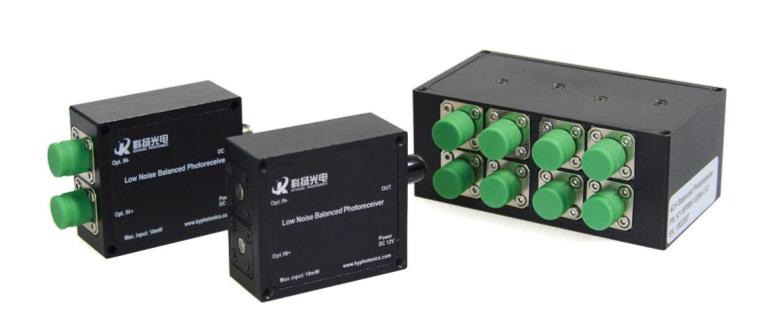

Балансный фоторесивер от Keyang Photonics

Оптические и электрические характеристики KY-BPRM представлены в таблице:

Параметр Значение
Тип детектора InGaAs / PIN
Коннекторы FC / APC
Каналы 4
Спектральный диапазон 800-1700 нм
Пиковая чувствительность 0,9 A / Вт (1550 нм)
Диаметр детектора 75 мкм
Ширина полосы (3 дБ) 500 МГц
Время нарастания 0,7 нс
Пиковое усиление при высоком сопротивлении 10000 В / Вт
Импеданс 50 Ом
Рабочее напряжение/Рабочий ток DC 12 В/ <100 мА
Максимальное выходное напряжение 3,8 В
Порог повреждения излучением 10 мВт
Рабочая температура -20 ~ 65 °C
Габариты (4 канала) 47×42×80 мм

Области применения серии KY-BPRM:

  • детектирование нано- и пикосекундных оптических импульсов
  • лазерный радар
  • оптоволоконная сенсорная система Бриллюэна
  • оптическая когерентная томография

Для получения технической консультации или приобретения электрооптических модуляторов серии KY-BPRM обращайтесь к специалистам Макро Групп по телефону 8 (800) 333-06-05 доб. 775 или по электронной почте photonics@macrogroup.ru
